有機物の耐熱性を観る目安としての熱分析（TGA)につ いて示しました。　これは有機物を一定の昇温速度で加熱します。
このときの雰囲気ガスが大 切な耐熱性評価のファクタｰです。一般に大気(酸素を含む）中では酸化劣化による損傷が大き くなります。これに対して水素中,窒素中,その他有機物と直接に反応しない不活性ガス中では 酸化しないので耐熱性は良くなります。
以下はその事例で　不活性ガスの窒素中の場合と 　空気中の場合で　ｴﾎﾟｷｼ樹脂について測定した結果です。
材料はA,Bのいずれの 場合も同じ樹脂です。
昇温速度　　１０℃/min.

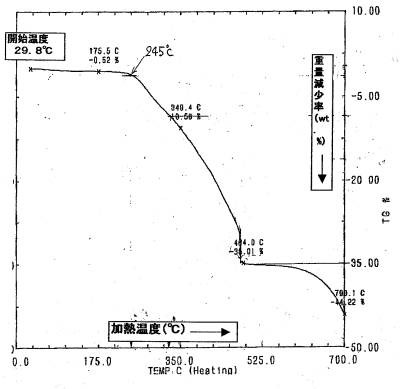

A 雰囲気ガス空気の場合。

B 雰囲気ガス窒素の場合。
この見方は　縦軸が重量減少率、横軸が温度を示します。　この結果からは次の事が解ります。
耐熱性のひとつの目安として重量減少が加速的に大きくなる温度を熱分解温度とすると 空気中では　２５０℃、窒素中では３３０℃程度を示します。これから　空気中のほうがいち早く 劣化して重量減少することがわかります。
