エポキシ樹脂について ；その分子構造
1) ビスフェノールA型エポキシ

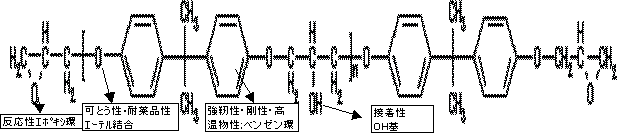

特徴 は @ 反応性ｴﾎﾟｷｼ環（3員環）、A可とう性･耐薬品性ｴｰﾃﾙ結合（-O-）、B 強靭性・剛性・高温物性（６員環のベンゼン環）、C接着性 OH基 です。 これによって 硬化収縮が少なく、強靭で耐熱性に優れ、耐薬品性も良好であること。

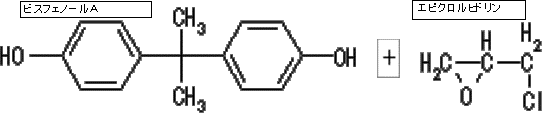

ＢＡエポキシの合成は ビスフェノールＡ と エピクロルヒドリン の反応によります。

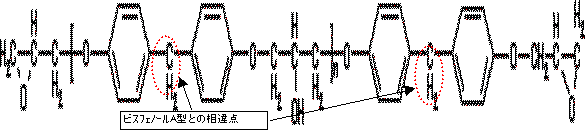

2) ビスフェノールＦ型エポキシ
ＢＡ型エポキシ樹脂より低粘度、硬化物性はほぼ同等であるが耐熱性が 若干低く、耐薬品性が若干良い。

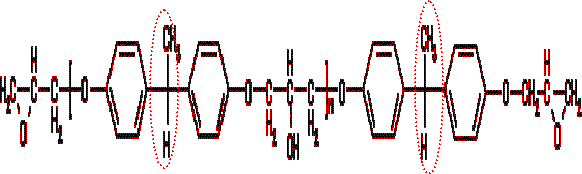

３） ビスフェノールＡＤ型エポキシ
ＢＡ型より低粘度で非結晶性

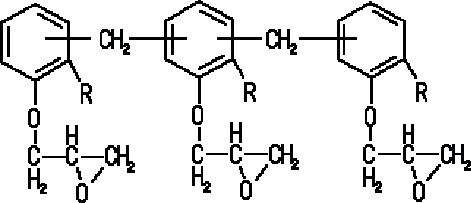

４) フェノールノボラック型エポキシ
フェノール と ホルムアルデヒドから フェノールノボラックを合成し、これにエピクロルヒドリン と反応させて得る。

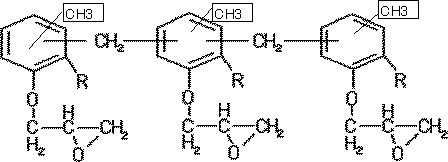

５) クレゾールノボラック型エポキシ
フェノールの代わりにｏ−クレゾール,重合度が増大するほど高官能になり、 耐熱性が向上する。
硬化剤
1) アミン系硬化剤 ； 反応速度は脂肪族アミン＞脂環族アミン＞芳香族アミンの順に速い エポキシ樹脂硬化物の物性
２） 酸無水物系硬化剤
配合物の粘度が低い、作業性の向上、低コスト化・硬化物のクラック防止に有効
エポキシ樹脂との反応はアミン類に比べて遅い、１００℃以上の高温長時間の
効果条件を必要
酸無水物系硬化剤は吸湿性があり、吸湿すると遊離酸を生じて硬化不良を起こす。
３) 潜在性硬化剤
高融点活性水素化合物 ： ジシアンジアミド、有機酸ジヒドラジド
第三アミン・イミダゾール塩など ： アニオン機構によりエポキシ基を自己重合
ルイス酸・ブレンステッド酸の塩 ： カチオン機構によりエポキシ樹脂を重合
硬化物の機械的性質や接着強さはガラス転移温度（Ｔｇ）を中心とした変化を示す。
